Daftar Kode Error Kulkas Samsung Inverter dan Artinya

Kulkas Samsung dengan teknologi Digital Inverter dikenal canggih karena mampu menampilkan kode error saat terjadi gangguan pada perangkat. Kode error ini dapat muncul berupa kombinasi huruf-angka pada layar digital atau lewat kedipan lampu LED pada panel display. Lampu LED diagnostik ini biasanya berada pada modul PCB utama yang terpasang di bagian belakang bawah kulkas, terlindung di dalam sebuah kotak.

Arti Berbagai Kode Kedip Kulkas Samsung Inverter dan Cara Memperbaikinya

Berikut ini dijelaskan arti berbagai kode kedip pada kulkas Samsung Inverter beserta penyebab dan cara memperbaikinya masing-masing. Harap diingat, beberapa perbaikan mungkin memerlukan bantuan teknisi profesional, terutama jika menyangkut penggantian komponen internal.

Jumlah Kedipan	Komponen Bermasalah	Arti Kode Error	Penanganan Awal
1 kali	Sensor pembuat es (Ice maker)	Sensor es batu tidak terbaca atau rusak.	Periksa konektor sensor pembuat es, pastikan terhubung baik.
2 kali	Sensor thermistor defrost utama kulkas	Sensor suhu utama kulkas tidak terbaca atau rusak.	Cek konektor/kabel sensor thermistor defrost, sambungkan jika lepas.
3 kali	Sensor defrost evaporator	Sensor defrost evaporator tidak terbaca atau rusak.	Periksa sambungan sensor defrost evaporator, pasang ulang jika terlepas.
4 kali	Kipas internal	Kipas tidak berfungsi, menyebabkan sirkulasi udara terganggu.	Cek kondisi kipas internal, pastikan kipas dapat berputar normal.
5 kali	Unit pembuat es (Ice maker)	Kulkas tidak mencapai suhu dingin optimal karena gangguan pembuat es.	Cek modul es batu, kabel, dan thermistor; sambungkan atau ganti jika rusak.
6 kali	Sistem pemilih suhu dingin (Ambient Temperature Sensor)	Pengaturan suhu pendingin tidak berfungsi dengan baik.	Lakukan reset sederhana (matikan beberapa menit); cek sensor suhu.
7 kali	Sensor suhu di kompartemen (Pantry, Flex Room, atau Fresh Zone)	Sensor suhu di kompartemen (Pantry, Flex Room, atau Fresh Zone)	Matikan kulkas dan periksa heater (pemanas defrost) yang biasanya melilit di evaporator freezer
8 kali	Sirkulasi udara (Sensor Kontak Pintu dan Laci)	Sirkulasi udara dalam kulkas terganggu, pendinginan tidak merata.	Pastikan kipas internal berputar, bersihkan ventilasi udara dari hambatan.
9 kali	Sensor suhu freezer (thermistor freezer)	Sensor suhu freezer tidak berfungsi.	Periksa kabel sensor freezer, sambungkan kembali jika terlepas.
10 kali	Sistem defrost evaporator freezer (heater defrost atau sensor)	Pemanas defrost evaporator freezer gagal berfungsi.	Matikan kulkas, periksa heater dan sensor defrost di evaporator freezer.
11 kali	Kipas freezer (fan freezer)	Kipas freezer tidak berputar.	Periksa koneksi kipas freezer ke PCB, ganti motor kipas jika rusak.

Sebelum melakukan pemeriksaan atau perbaikan apa pun yang melibatkan komponen listrik, pastikan Anda telah mencabut kabel daya kulkas dari stop kontak untuk menghindari resiko sengatan listrik. Jika Anda merasa tidak yakin atau tidak memiliki peralatan yang memadai, sangat disarankan untuk memanggil teknisi profesional.

Kode error kulkas samsung inverter kedip 1 kali

Terjadi masalah pada Sensor Pembuat Es (Ice Maker Sensor). Error ini menandakan bahwa modul utama tidak dapat membaca atau menerima sinyal yang benar dari sensor yang terpasang pada unit ice maker.

Penyebab error kulkas samsung inverter kedip 1 kali

Soket sensor pada modul ice maker atau pada PCB utama kendor atau terlepas.
Kabel yang menuju sensor putus, tergigit tikus, atau korosi.
Sensor itu sendiri sudah rusak (nilai resistansinya tidak sesuai standar).
Kerusakan pada rangkaian sensor di modul PCB utama.

Cara memperbaiki error kulkas samsung inverter kedip 1 kali

• Periksa Koneksi: Buka kompartemen ice maker dan periksa soket sensor. Pastikan terpasang dengan kencang. Lakukan hal yang sama pada soket di PCB utama.
• Inspeksi Kabel: Telusuri jalur kabel dari sensor ke PCB utama. Cari tanda-tanda kerusakan fisik.
• Ukur Resistansi Sensor: Lepaskan sensor dan gunakan multimeter untuk mengukur nilai resistansinya. Pada suhu ruangan (sekitar 25°C), sensor suhu Samsung umumnya memiliki resistansi sekitar 5 kΩ (kilo-ohm). Jika nilainya 0 atau tak terhingga, sensor tersebut rusak dan harus diganti.
• Ganti Sensor: Jika sensor terbukti rusak, gantilah dengan yang baru sesuai dengan model kulkas Anda.

Kode error kulkas samsung inverter kedip 2 kali

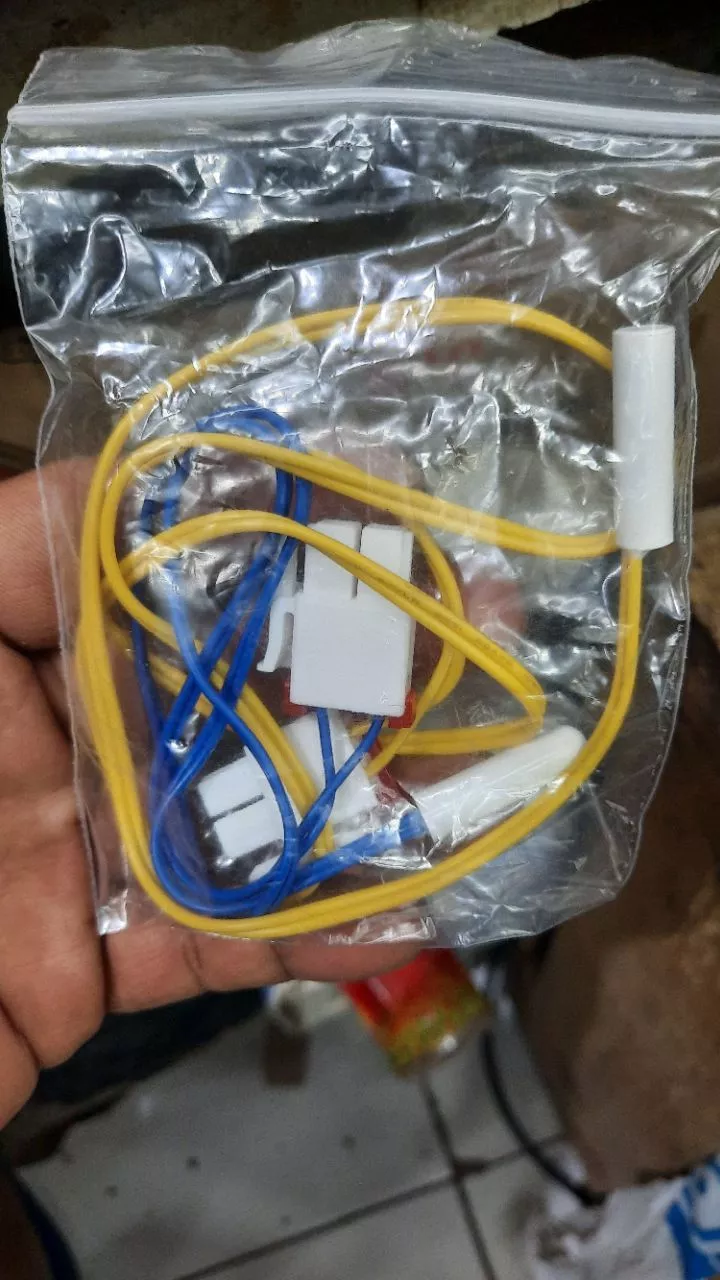

Terjadi gangguan pada sensor utama kulkas. Sensor ini bertugas membaca suhu di kompartemen kulkas (bagian non-freezer).

Penyebab error kulkas samsung inverter kedip 2 kali

• Soket sensor kendor atau terlepas.
• Kabel sensor putus atau mengalami korsleting.
• Sensor suhu ruang pendingin rusak.

Cara memperbaiki error kulkas samsung inverter kedip 2 kali

• Lokasi dan Koneksi: Temukan sensor di dalam ruang pendingin (biasanya di dekat saluran udara dingin) dan pastikan konektornya terpasang dengan baik.
• Ukur Resistansi Sensor: Sama seperti sensor ice maker, gunakan multimeter untuk mengukur resistansinya. Nilai normalnya adalah sekitar 5 kΩ pada suhu ruangan. Ganti jika nilainya tidak sesuai.
• Periksa Jalur Kabel: Pastikan tidak ada kabel yang rusak di sepanjang jalur dari sensor ke PCB utama.

Kode error kulkas samsung inverter kedip 3 kali

3 kali kedipan LED mengindikasikan adanya masalah pada sensor defrost evaporator. Sensor defrost evaporator inilah yang memantau proses pencairan bunga es pada evaporator (umumnya di freezer atau chiller, tergantung model).

Penyebab error kulkas samsung inverter kedip 3 kali

Kemungkinan besar sensor defrost evaporator terputus dari rangkaian karena soket penghubungnya kendor atau lepas. Konektor yang kurang kuat terpasang bisa membuat sensor eksternal ini tidak terbaca oleh sistem.

Cara memperbaiki error kulkas samsung inverter kedip 3 kali

Cek bagian soket/connector sensor defrost evaporator tersebut dan pastikan terpasang kuat pada tempatnya. Jika soket terlepas, pasang kembali dengan benar hingga terkunci. Apabila sensornya ternyata rusak, lakukan penggantian sensor defrost evaporator. Setelah itu, hidupkan ulang kulkas untuk memastikan kode 3 kali kedip tidak muncul lagi.

Kode error kulkas samsung inverter kedip 4 kali

Kedip 4 kali menandakan adanya masalah pada kipas di dalam kulkas. Kipas ini berfungsi untuk mensirkulasikan udara dingin di dalam kompartemen kulkas.

Penyebab error kulkas samsung inverter kedip 4 kali

• Baling-baling kipas tersangkut bunga es atau benda lain.
• Motor kipas macet atau terbakar.
• Kabel suplai daya ke motor kipas putus.
• Tidak ada tegangan keluar dari PCB utama untuk motor kipas.

Cara memperbaiki error kulkas samsung inverter kedip 4 kali

• Periksa Fisik: Buka kompartemen kulkas dan pastikan baling-baling kipas dapat berputar dengan bebas. Bersihkan jika ada gumpalan es yang menghalangi.
• Ukur Tegangan: Dengan sangat hati-hati, gunakan multimeter untuk mengukur tegangan DC yang masuk ke motor kipas (biasanya antara 8-12 VDC). Jika ada tegangan tapi kipas tidak berputar, maka motor kipas rusak.
• Periksa Motor: Jika tidak ada tegangan, masalah bisa berasal dari kabel atau PCB utama. Namun, jika motor terasa seret saat diputar manual, kemungkinan besar motornya yang rusak.

Kode error kulkas samsung inverter kedip 5 kali

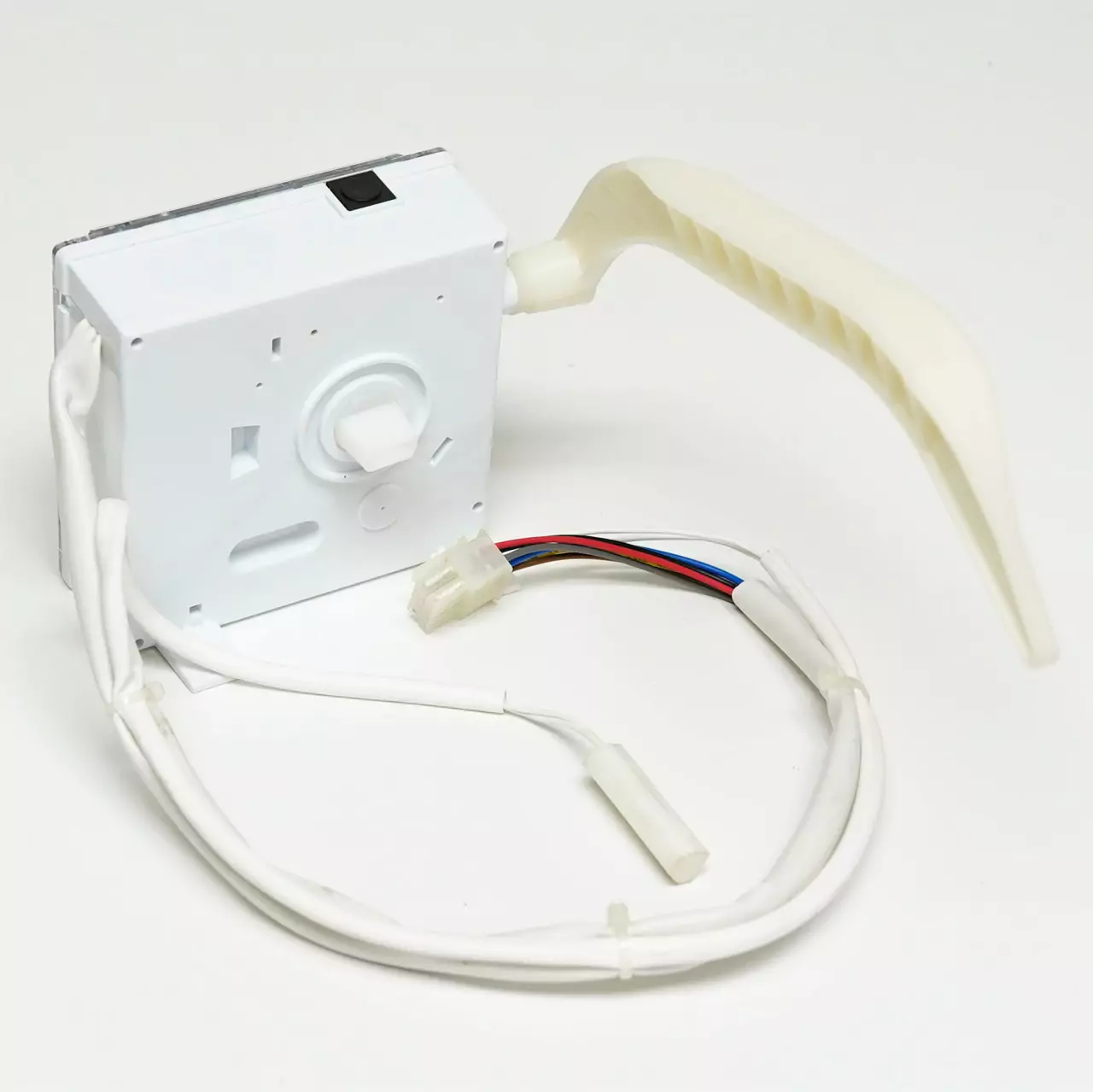

Terjadi masalah pada Fungsi Pembuat Es (Ice Maker Function Error). Error ini lebih mengarah pada mekanisme gerak dari ice maker, bukan hanya sensornya.

Penyebab error kulkas samsung inverter kedip 5 kali

• Ada es yang menyangkut sehingga mekanisme tidak bisa berputar.
• Motor penggerak pada unit ice maker rusak atau macet.
• Kegagalan pada gear atau tuas mekanis di dalam unit.

Cara memperbaiki error kulkas samsung inverter kedip 5 kali

• Kosongkan dan Reset: Keluarkan unit ice maker, buang semua es di dalamnya, dan bersihkan. Coba pasang kembali.
• Periksa Mekanisme: Cari tahu apakah ada bagian yang patah atau macet. Beberapa model memiliki tombol tes untuk menjalankan siklus secara manual.
• Ganti Unit Ice Maker: Jika motor internal atau gear-nya yang rusak, solusi paling praktis adalah mengganti satu unit ice maker secara keseluruhan.

Kode error kulkas samsung inverter kedip 6 kali

Kode ini secara spesifik mengindikasikan masalah pada sensor suhu sekitar (ambient temperature sensor). Sensor yang bermasalah bisa disebabkan oleh dua kondisi utama:

• Sensor Terbuka: Sensor tidak mendeteksi adanya suhu sama sekali, atau mendeteksi suhu di bawah -50 derajat Celcius.
• Sensor Korsleting: Sensor mendeteksi suhu terlalu tinggi, di atas 50 derajat Celcius.

Penyebab error kulkas samsung inverter kedip 6 kali

• Sensor terlepas dari dudukannya.
• Soket atau kabel sensor bermasalah.
• Sensor rusak.

Cara memperbaiki error kulkas samsung inverter kedip 6 kali

• Lokasi Sensor: Sensor ini biasanya terletak di bagian belakang kulkas, dekat dengan area PCB utama.
• Periksa Koneksi dan Kabel: Pastikan soket terpasang kencang dan tidak ada kabel yang rusak.
• Ukur Resistansi: Lakukan pengukuran resistansi dengan multimeter seperti pada sensor lainnya (standar ~5 kΩ pada suhu ruang) dan ganti jika perlu.

Kode error kulkas samsung inverter kedip 7 kali

Kode error pada kulkas Samsung inverter yang berkedip 7 kali biasanya menandakan adanya masalah pada sensor suhu di kompartemen seperti Pantry, Flex Room, atau Fresh Zone.

Penyebab error kulkas samsung inverter kedip 7 kali

• Soket sensor kendor atau terlepas.
• Kabel sensor putus atau korsleting.
• Sensor suhu freezer rusak.

Cara memperbaiki error kulkas samsung inverter kedip 7 kali

• Matikan kulkas dan periksa heater (pemanas defrost) yang biasanya melilit di evaporator freezer – apakah masih utuh atau putus.
• Cek juga sensor defrost di freezer, barangkali rusak atau terlepas. Apabila heater putus, perlu diganti. Begitu pula jika sensornya rusak.

Mengingat perbaikan defrost melibatkan komponen listrik, lebih baik panggil teknisi resmi untuk menangani penggantian heater atau sensor defrost. Setelah komponen defrost berfungsi kembali, bunga es akan mencair normal dan kode error 7 kali kedip akan hilang.

Kode error kulkas samsung inverter kedip 8 kali

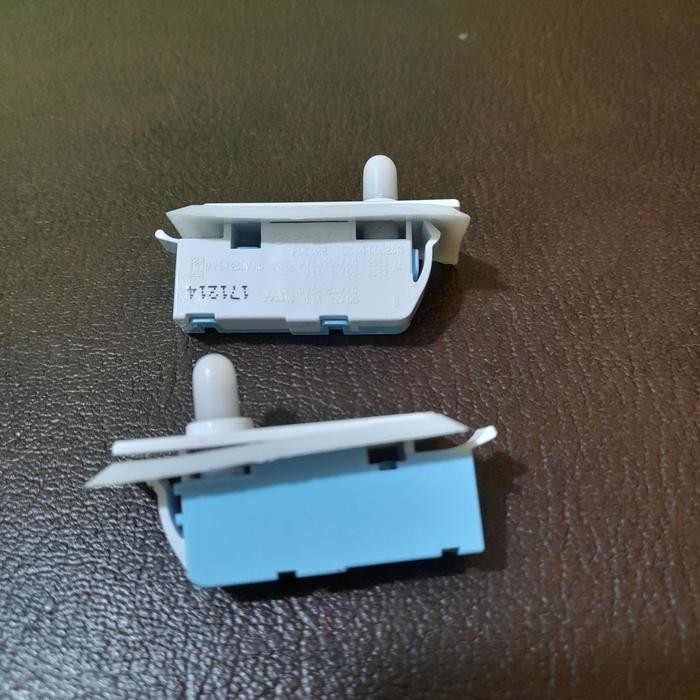

Terjadi masalah pada Sensor Tambahan/Sensor Kontak Pintu. Beberapa model premium memiliki sensor tambahan seperti sensor untuk laci “pantry” atau “cool select zone”. Terkadang kode ini juga merujuk pada sensor kontak pintu.

Penyebab error kulkas samsung inverter kedip 8 kali

• Koneksi sensor kendor.
• Kabel sensor terjepit atau putus.
• Sensor tersebut rusak.

Cara memperbaiki error kulkas samsung inverter kedip 8 kali

Identifikasi Sensor: Periksa buku manual atau cari skema model kulkas Anda untuk mengidentifikasi sensor mana yang dimaksud.
Periksa dan Tes: Lakukan pemeriksaan koneksi, kabel, dan pengukuran resistansi seperti pada sensor-sensor lainnya.

Kode error kulkas samsung inverter kedip 9 kali

9 kali kedip pada kulkas Samsung inverter menandakan koneksi terputus pada sensor freezer. Maksudnya, sensor suhu di freezer (atau termostat freezer untuk model tertentu) tidak tersambung dengan baik ke sistem kontrol.

Pada beberapa model, hal ini berkaitan dengan rotary switch (knob pengatur suhu manual) di freezer yang tidak terhubung ke PCB dengan benar, atau bisa juga karena thermostat freezer yang rusak. Intinya, sistem membaca bahwa sensor/termostat di freezer “hilang” atau tidak memberikan data.

Penyebab error kulkas samsung inverter kedip 9 kali

Penyebab kode 9 kedip antara lain sambungan kabel sensor freezer yang lepas, rotary switch (pengatur suhu manual) yang gagal menghantarkan sinyal, atau thermostat freezer putus. Jika kulkas menggunakan sistem kontrol elektronik sepenuhnya, error ini bisa berarti thermistor freezer rusak. Sedangkan pada model twin cooling yang memakai pengatur mekanis untuk salah satu evaporator, kerusakan pada knob/rotary pengatur suhu freezer dapat memicu error ini.

Cara memperbaiki error kulkas samsung inverter kedip 9 kali

• Periksa sensor suhu freezer atau thermostat freezer. Jika kulkas Anda memiliki knob pengatur suhu di freezer, putar knob dan lihat apakah kulkas merespons (misal kompresor mati/nyala). Jika tidak ada respons, kemungkinan rotary switch/thermostat tersebut rusak.
• Buka panel freezer untuk mengakses komponen tersebut, lalu periksa koneksi kabelnya ke PCB; pastikan tidak ada konektor yang longgar.
• Apabila kabel terlepas, sambungkan kembali dengan kencang. Jika komponen sensor/thermostat terbukti tidak berfungsi (misalnya thermistor nilai resistansinya tidak berubah sesuai suhu, atau thermostat mekanis open-circuit), ganti sensor freezer/thermostat tersebut.
• Setelah perbaikan, hidupkan kulkas dan amati apakah kedipan 9 kali sudah hilang.

Kode error kulkas samsung inverter kedip 10 kali

Pada umumnya, kode 10 kali pada kulkas Samsung inverter menunjukkan gangguan pada sistem defrost evaporator freezer – bisa jadi elemen defrost atau sensornya bermasalah atau terputus.

Namun, pada beberapa model tertentu, 10 kali kedip juga dikaitkan dengan kerusakan modul utama atau kompresor. Kode ini kerap muncul bersamaan dengan indikasi di PCB inverter; misalnya PCB utama berkedip 10x dan PCB inverter (modul kecil) berkedip 3x, yang menandakan error pada komunikasi modul/kompresor.

Penyebab error kulkas samsung inverter kedip 10 kali

Ada dua kemungkinan penyebab utama:

• Masalah defrost evaporator freezer: Komponen heater defrost di evaporator freezer mungkin putus, atau sensor defrost freezer rusak, sehingga proses defrost tidak berjalan dan sistem mendeteksi error.
• Kerusakan modul PCB atau kompresor: Kode 10x bisa menandakan modul kontrol (inverter board) mengalami fault atau kompresor tidak bekerja. Misalnya, terjadi gagal start pada kompresor, overheat, atau driver kompresor di modul rusak, yang membuat PCB utama mengeluarkan sinyal error 10 kali kedip.

Cara memperbaiki error kulkas samsung inverter kedip 10 kali

Karena kode 10 kali bisa berarti hal yang kompleks, langkah penanganannya perlu cermat:

• Periksa sistem defrost terlebih dahulu. Matikan kulkas dan cek elemen heater defrost pada evaporator freezer apakah ada yang putus atau terbakar. Periksa juga sensor defrost di freezer dengan multimeter. Jika ditemukan kerusakan pada komponen defrost, ganti komponen tersebut. Setelah itu, nyalakan kulkas dan lihat apakah error hilang. Jika masih error,
• Periksa modul dan kompresor. Error yang tetap ada bisa mengindikasikan kerusakan pada rangkaian inverter atau kompresor. Dengarkan apakah kompresor menyala atau ada bunyi klik berulang (tanda gagal start). Cek PCB utama/inverter apakah ada komponen yang gosong. Reset kulkas dengan mencabut aliran listrik selama 5-10 menit lalu colok kembali, untuk memastikan itu bukan error sementara. Bila kedipan 10 kali tetap muncul dan kompresor tidak berjalan, kemungkinan besar modul PCB atau kompresor bermasalah.

Karena penanganan modul inverter dan kompresor membutuhkan keahlian khusus, disarankan memanggil teknisi profesional untuk mendiagnosis lebih lanjut masalah ini. Mereka dapat melakukan pengujian lanjutan dan penggantian modul atau kompresor jika diperlukan.

Kode error kulkas samsung inverter kedip 11 kali

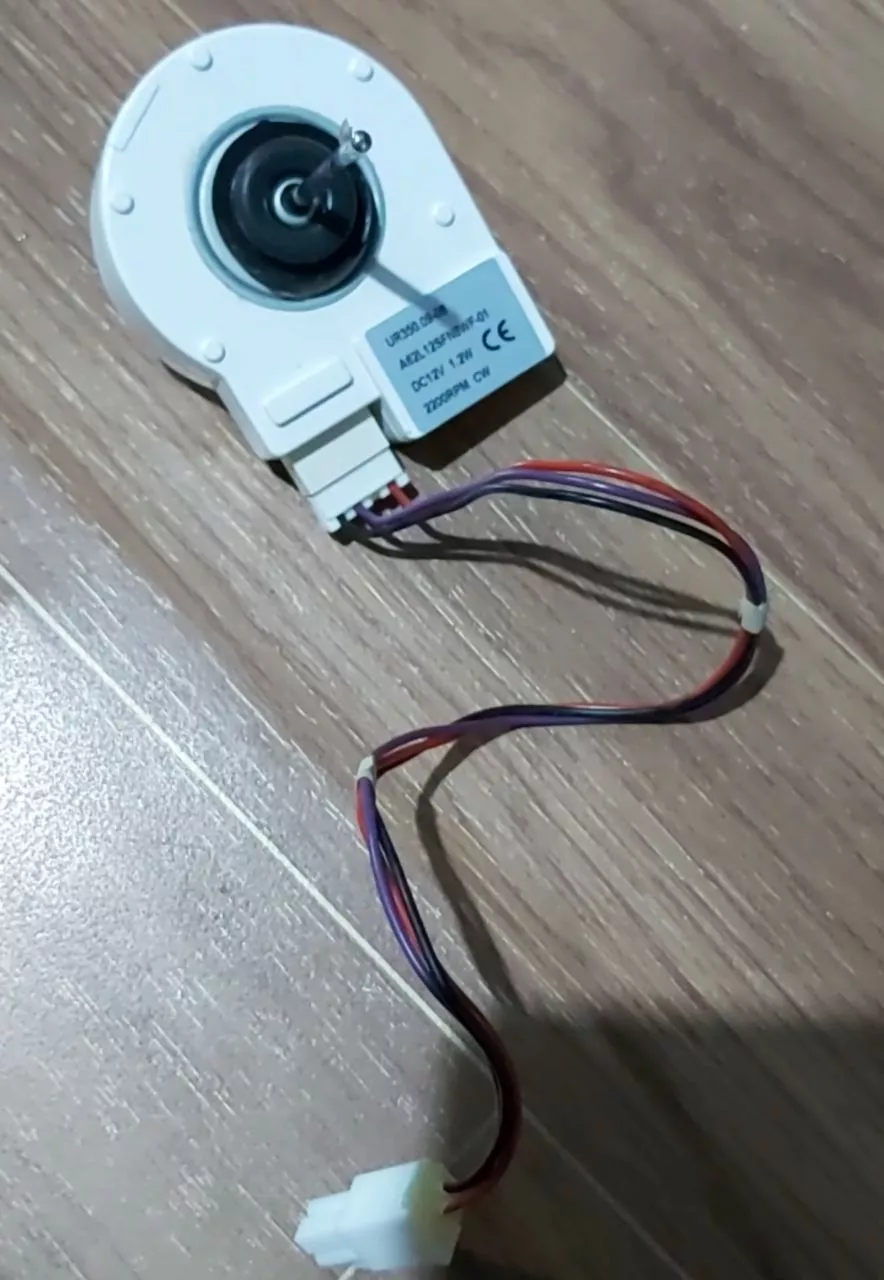

11 kali kedip mengindikasikan kerusakan pada motor kipas freezer. Artinya, kipas yang bertugas mensirkulasikan udara dingin di ruang freezer tidak bekerja dengan semestinya. Kode ini sering muncul bila motor fan freezer macet, lemah, atau mati sama sekali.

Penyebab error kulkas samsung inverter kedip 11 kali

Kode 11 kedip disebabkan motor kipas freezer yang gagal beroperasi. Penyebabnya bisa bermacam-macam:

• motor fan terbakar/gosong
• poros kipas seret akibat tumpukan es atau kotoran
• kabel suplai fan terputus atau tegangan dari modul tidak sampai ke motor fan.

Kadang-kadang motor fan yang mulai lemah akan berputar sebentar lalu berhenti; perilaku ini juga dapat terdeteksi sebagai fault oleh PCB

Cara memperbaiki error kulkas samsung inverter kedip 11 kali

• Matikan kulkas dan buka panel penutup evaporator di freezer untuk mengakses motor fan freezer.
• Coba putar baling-baling fan secara manual; jika terasa berat atau tersangkut es, bersihkan bunga es dan kotoran di sekitarnya.
• Periksa kabel dan konektor fan ke modul PCB, pastikan terhubung dan tidak ada kabel putus. Nyalakan kembali kulkas dan amati apakah fan berputar.

Bila fan masih tidak berputar atau sangat lemah, kemungkinan motor fan telah rusak. Solusinya adalah mengganti motor kipas freezer dengan yang baru. Setelah penggantian, hidupkan kulkas dan pastikan kipas berfungsi normal serta kode 11 kedip tidak lagi muncul. Jika tetap bermasalah, ada kemungkinan modul pengendali kipas di PCB yang rusak dan perlu penanganan teknisi.

Informasi di atas berdasarkan dari pengalaman teknisi dan sumber tepercaya, termasuk manual teknis dan panduan servis kulkas Samsung inverter, lifestyle.pinhome.id dan ahmadteknik.com.

Selalu pastikan untuk memutus aliran listrik sebelum memeriksa atau memperbaiki komponen kulkas. Jika ragu dalam melakukan perbaikan, hubungi teknisi profesional untuk penanganan yang aman dan tepat. Semoga panduan ini bermanfaat dalam mengidentifikasi dan menangani kode error pada kulkas Samsung inverter Anda.
